Rainbow2L-T30F网络化跳频数据链端机
产品概述：
GT-PU6140-L12网络化跳频数据链端机是一款30公里级宽带图/数/控一体化网络数据传输产品。该产品采用高效率TDD-TDMA组网和软件无线电架构实现，集成度高，具备较低功耗和体积重量，满足客户开发无人机/船/车等无人驾驶系统、视频监控等业务产品需求，产品具有跳频抗干扰能力和星型组网能力，并具备多种业务接口，支持业务数据透明传输，可以无缝碰口各类应用业务需求。
技术特点：
1、 L频段工作（可定制UHF/S/C频段）；
2、 双向透明数据传输，支持网络和串行数据双向并发；
3、 100M以太网和RS232串行数据接口；
4、 支持发射天线自动切换，规避机身遮挡问题；
5、 1000H/s跳频抗干扰；
6、 支持单站单机（点对点）、一站多机（点对多点）星型组网；
7、 低延时遥控遥测传输；
8、 全域带宽保证图/数/控一体传输；
9、 轻巧体积重量，低功耗，安装使用便捷。

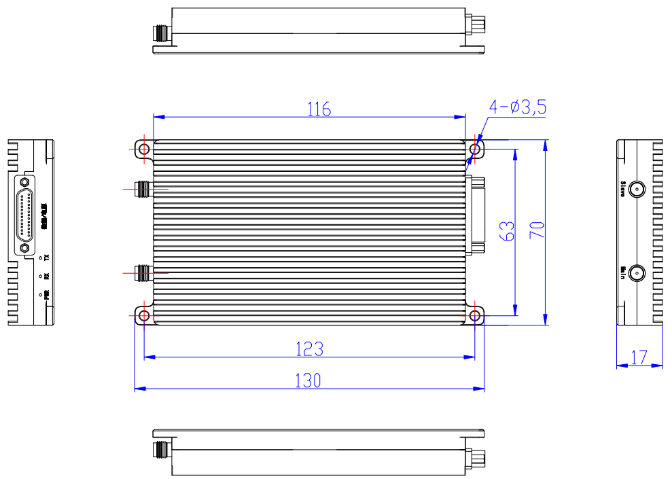

设备外观：
技术指标：
项目
规格
设备型号
GT-PU6140-L12
系统参数
工作频率
1300~1500MHz
信道带宽
20MHz
双工多址方式
TDD-TDMA
调制模式
COFDM-BPSK/QPSK
数据速率
2Mbps/机（1站4机）/8Mbps（1站1机），遥控150kbps（广播）
网络容量
1站1~4机
组网形式
星型或点对点
发射功率
2W（峰值）
接收灵敏度
-96dBm/-99dBm（下行/上行，@1E-5 BER）
抗干扰
1000跳/秒随机图案跳频，40dB干信比容忍
典型通信距离
30公里（空地通视无干扰）
传输时延
≤10ms（单向端到端）/≤50ms（1站4机端到端）
链路保密
AES128
供电方式
+9~36V DC
功耗
≯25W（发射）/12W（接收）
天线
机载：2dBi玻璃钢全向天线 x2（其他类型可选）
地面：8dBi玻璃钢全向天线 x2（其他类型可选）
设备接口
天线接口
SMA-K x2
数据接口
100M以太网 x1/RS-232（支持115200波特率），J30JZLN25ZKW连接器
电源
J30JZLN25ZKW连接器集成
物理/环境指标
设备尺寸
116*70*17mm（不含安装孔）/130*70*17mm（安装尺寸）
设备重量
220g±10g（不含天线和线缆）
工作环境温度
-40 ~ +60 ℃
