Rainbow2L-T30高清数字图传
产品概述
Rainbow2L-T30是一款30公里级宽带图/数/控一体化网络数据传输产品。该产品采用高度集成，大大降低系统功耗，减小产品尺寸，满足客户开发无人机/船/车等无人驾驶系统、视频监控等业务产品需求，且该产品具有丰富的外接端口，满足不同载荷任务数据格式，可以满足不同业务需求。
技术特点
1、 支持无人机许可频段（SRRC/FCC/CE）；
2、 双向透明数据传输，支持图/数/控上下行同传；
3、 地面端图像以太网输出；
4、 天空端支持天线切换功能，规避机身遮挡问题；
5、 支持带内干扰躲避通信，具有一定抗干扰能力；
6、 支持单站单机（点对点）、一站多机（点对多点）组网；
7、 遥控遥测延时小于20ms；
8、 长距离图/数/控一体传输；
9、 轻巧体积重量，低功耗，安装使用便捷。
技术指标
|
项目 |
规格 |
|
型号 |
GT-PU6142-T30 |
|
收发功能 |
TDD-TDMA双向链路 |
|
工作频率 |
1.4GHz频段（600MHz频段可定制） |
|
信道带宽/ |
20MHz |
|
用户速率 |
下行：5~30Mbps /上行：1~5Mbps |
|
调制方式 |
OFDM-BPSK/QPSK/16QAM/64QAM |
|
峰值发射功率 |
33dBm |
|
工作模式 |
空地双向图传/数传（遥测）/控制（遥控）一体化 |
|
组网模式 |
单站单机（点对点）、一站多机（点对多点） |
|
传输时延 |
≤20ms（端到端@点对点模式，不含视频CODEC延时） |
|
典型图传距离 |
30公里（8Mbps、1.4GHz/通视无干扰） |
|
数据接口 |
S.Bus/TTL-UART/RS-232/以太网 |
|
输入电源 |
适配2S～6S电池（7~28V DC） |
|
功耗 |
≤12W |
|
天空端天线 |
2dBi全向玻璃钢或胶棒天线（20cm） |
|
地面端天线 |
4.5dBi（15公里）/8dBi（30公里）全向玻璃钢天线 |
|
适航速度 |
≤40米/秒 |
|
壳体 |
6061-T6铝合金铣削，阳极氧化表面处理 |
|
工作环境温度 |
-30℃～+70℃ |
|

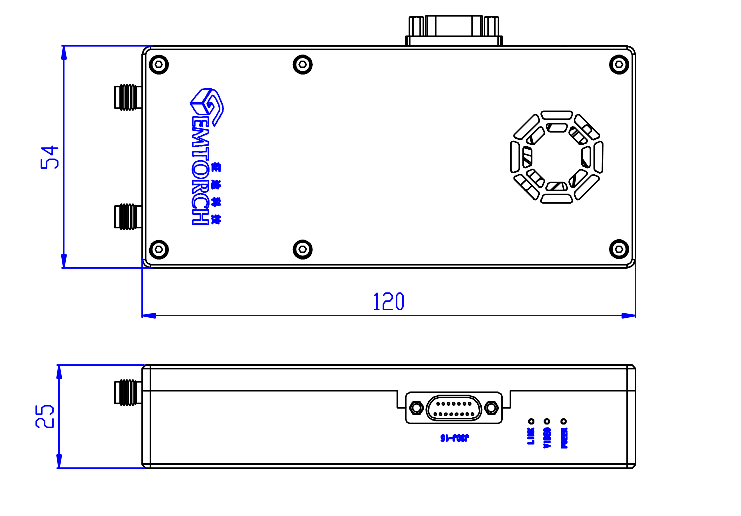

尺寸/重量 |
120x54x25mm/157g（不含线缆与天线） |
|
振动 |
无需减震措施 |
|
合规性 |
符合“工业和信息化部关于无人驾驶航空器系统频率使用事宜的通知” |
