项目

规格

设备型号

GT-MA6140U02/GT-MA6140U10（30/100km机载端机）

GT-MA6150P02（背负端机）/GT-MA6150V20（车载端机）

系统参数

工作频率

机载端机：1420~1530MHz（自动选频）

背负/车载端机：1100~1500MHz（任意频点可设置）

信道带宽

5/10/20MHz（可配置）

双工多址方式

CSMA/TDD-TDMA

调制模式

COFDM-BPSK/QPSK/16QAM/64QAM

数据速率

1~40Mbps信道自适应

网络容量

2~32节点

组网形式

自组织网络（星型、链状、Mesh）车载/背负型号支持频分多网同址并发

峰值发射功率

2W/10W（机载）/2W（背负）/20W（车载）

接收灵敏度

-80dBm ~ -100dBm（依速率模式）

抗干扰

机载端机：自动干扰躲避（20dB干信比）

背负/车载端机：超外差多信道（60dB干信比）

单跳通信距离

30公里/100公里（机载空地）

3公里（背负）/10~20公里（车载地地，天线净高2~15米）

传输时延

2节点1跳单向时延 ≤10ms（端到端）8节点串行7跳单向时延 ≤200ms

建网时间

＜20s（含开机时间）

（重）入网时间

＜1s（不含开机时间）

链路保密

AES128

供电方式

12~32V DC

峰值功耗

15W/60W（机载）/大于8h（背负连续工作）/80W（车载）

天线

2dBi玻璃钢/5dBi鹅颈/8dBi弹簧玻璃钢全向天线 x2

设备接口

天线接口

SMA（机载）/TNC（背负）/N-F（车载） 2路

数据接口

100M以太网 x1/RS-232 x2（J30J矩形或圆形航插）

电源

J30J矩形或圆形航插（机载/车载）/14.4V10Ah电池（背负）

物理指标

设备尺寸

120*54*28mm/120x100x43mm（机载端机）

280*200*80mm（背负含电池）/247x250x118mm（车载含减振器）

设备重量

190g/570g（机载端机）/

4.5kg（背负端机含电池天线背包）/8kg（车载端机含把手/减振器）

工作环境温度

-40 ~ +60℃

海拔高度

≤5000米

电磁兼容

背负和车载端机满足GJB 151B-2013有关要求

振动

背负和车载端机满足GJB 150.16A-2009（履带车辆）有关要求

冲击

背负和车载端机满足GJB 150.18A-2009（地面设备）有关要求

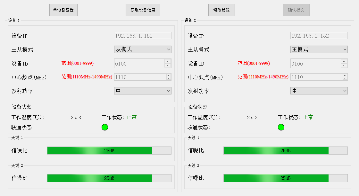

配置管理

配置管理模式

基于上位软件的集中式全网络化配置管理

运行平台

支持Win7/10/11/Linux

软件实现

QT5，提供标准化API，支持用户开发自有配置管理UI
