GT-MB420车载数据链终端
产品概述
GT-MB420车载数据链终端是一款超外差多信道体制无线数据传输产品。该产品为100%国产化数据终端，其集成度高、功耗低、产品尺寸小，适用于车载、船载、固定等地面、水面或地空环境长距离高可靠性宽带数据传输，产品具备丰富的外围接口，可满足不同载荷任务和业务应用需求。
产品系统主要特性：
1、 用户数据速率≥2Mbps；
2、 L波段工作频段（1100~1500MHz）；
3、 15个并发FDMA信道；
4、 超外差体制抗干扰；
5、 100%国产化；
6、 双向透明数据传输，支持多业务/多接口数据并发传输；
7、 以太网接口；
8、 高接收灵敏度；
9、 TDD点对点通信；
10、设备端到端传输延时不大于10毫秒；
11、低功耗、小体积；
12、宽压供电（DC 10V～36V），航空连接器；
13、GJB级防砂尘、霉菌、盐雾、淋雨、振动、冲击、振动等防护措施；
14、GJB级电磁兼容。

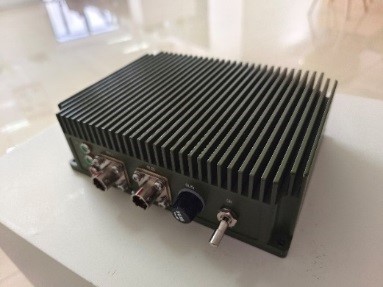

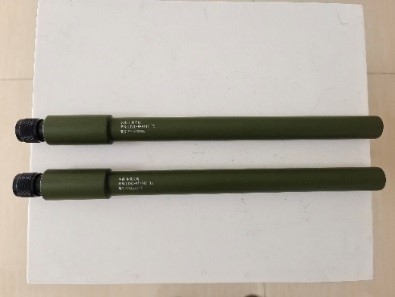

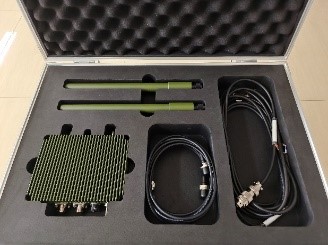

产品外观示意：
技术指标：
|
项目 |
规格 |
|
典型通信距离 |
2Km（伪通视，天线架高2米） |
|
通信速率 |
满足720P视频及相关数据传输（数据总速率≥2Mbps） |
|
工作频率 |
1100～1500MHz |
|
信道数 |
15个，支持15套装备同时工作互不干扰，且能避免与北斗或GPS干扰 |
|
数据接口 |
1路以太网接口 |
|
组网形式 |
点对点/FDMA（15组） |
|
国产化率 |
100% |
|
峰值发射功率 |
1W（30dBm） |
|
接收灵敏度 |
-103dBm@丢包率≤1×10-4 |
|
传输延时 |
≯10ms |
|
天线增益 |
2dBi |
|
尺寸 |
主机： 120mm×160mm×50m（不含接插件） |
|
天线：ф25×300mm |
|
|
重量 |
1.315kg |
|
电源 |
DC 10V～36V |
|
功耗 |
平均功耗：14W |
|
发射瞬态功耗：15W |
|
|
工作温度 |
-40 ~ +65℃ |
|
贮存温度 |
-40 ~ 60℃，湿度不大于98% |
|
相对湿度 |
不大于98%（25℃） |
|
海拔高度 |
≥4500m |
|
冲击振动 |
GJB15016-86有关要求 |
|
电磁兼容 |
GJB151B-2013有关要求 |
