GT-MB410M弹载扩频无线数传模块
产品概述：
GT-MB410M弹载扩频无线数传模块是针对军工弹载类应用特点开发的载体高动态移动下实现可靠双向高速无线数传功能的微型模块化产品，该产品采用软件无线电架构和高性能通信处理算法，具备良好的高速移动复杂信道环境下可靠无线数据通信性能，可满足军用和工业级环境下高速双向或单向数据传输应用。
技术特点：
1、 支持高达5马赫“动中通”；
2、 50公里弹地高速串行数据传输；
3、 全FPGA硬件数据传输处理，毫秒级稳定传输延时；
4、 UHF工作频段，支持Sub-6GHz频段定制；
5、 专有抗截获高效TDD突发通信体制；
6、 DSSS扩频抗干扰波形；
7、 全透明数据传输，无障碍碰口上下位设备；
8、 波特率可配±15kV ESD保护RS-232数据接口；
9、 瓦级低功耗；
10、上电自动工作，无需配置；
11、 微小嵌入式PCB模块；
12、 国军标等级防护/温度设计；
13、 软件无线电架构，支持功能软件升级；
14、 支持全国产化型号；
15、 100%自主知识产权。

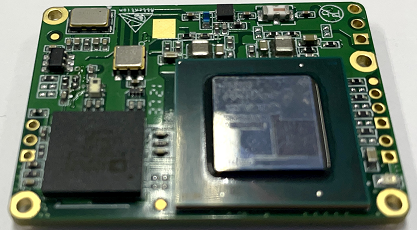

模块外观：
技术指标：
|
项目 |
规格 |
|
收发功能 |
TDD双向或单向链路（双向带宽配比可配置） |
|
工作频率 |
400~420MHz可配置（1KHz步进），其他频点可定制 |
|
信道带宽 |
7.32MHz |
|
波形 |
DSSS/BPSK突发 |
|
发射功率 |
20~33dBm（可配置） |
|
接收灵敏度 |
-115dBm（@40Kbps净速率/1E-5 BER） |
|
抗干扰（干信比） |
带外干扰≤50dB / 带内10%干扰≤10dB |
|
工作模式 |
数据双向自动透明传输 |
|
组网功能 |
点对点/点对2~4点（均分带宽）/单向广播 |
|
用户数据速率 |
40kbps（双向合计），更高速率可定制 |
|
串行接口波特率 |
9600~115200bps（可配置） |
|
端到端传输延时 |
≤1ms（单向）/≤5ms（1:1双向） |
|
输入电源 |
+5~15V DC |
|
峰值功耗 |
≤6W |
|
天线 |
用户配套或定制（弹载共形/全向或定向） |
|
接口 |
RS-232 *1/TTL*1/电源/天线（预留焊盘） |
|
壳体 |
用户配套或按需定制 |
|
安装尺寸 |
30*40mm /20g（PCBA模块） |
|
环境适应性 |
工作温度：-40℃～+60℃ 贮存温度：-50℃～+65℃ 湿热：95%±5%（30℃～60℃） |
|
MTBF |
≥1000h（含散热结构） |
|
抗过载 |
纵向≥10000G / 横向≥5000G |
|
应用 |
炮弹、导弹、巡飞弹、无人系统等数据链 |
